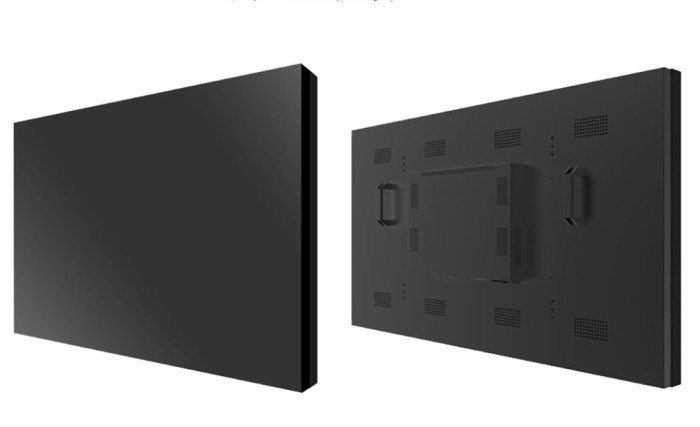

55英寸液晶拼接屏

技术参数

对角线尺寸55寸

拼接拼缝        0.88 mm

分辨率       1,920 x 1,080

显示亮度       500 cd/m2

点间距       0.21×0.63 mm

显示区域       1209.6(H) x 680.4(V) mm

对比度       1200:1

可视角度       178°(H)/178°(V)

响应时间       8 ms

支持颜色       8bit-16.7M

使用寿命      >30,000 (hrs)

供电              AC100-240V~(+/-10%), 50/60Hz

功耗              ≤300W

温度              0℃-50

湿度              10~80%

整机尺寸     1210.51 x 681.2 x 111.08 mm

整机重量     28 kg

1.拼接屏安装要求

1）、安装地面要求平整结实，承重力强，不变形。

2.操作控制台（室）装修及设备位置要求

1）、操作控制电脑的位置应在拼接屏幕的正对面，要求操作员可以方便直观的看到拼接屏的操作。如果有专门隔断的操作控制室，则操作控制室与大屏显示室之应有透明玻璃，方便操作员的观看。

2）、控制电脑应尽可能位于拼接屏的正对面方向，并与拼接屏有合适的距离，以便于调试、色彩调整等操作。

3）、图像控制器的摆放应位于屏幕墙旁边或后面的通道，应尽量靠近拼接屏的接口，减少信号线走线距离。

3.光线要求

1）、 灯光照明建议采用内藏筒灯，灯光不宜直接对准屏幕方向，距离屏幕保持3米以外，以免影响投射效果。

2）、 如果控制室的窗户较大，应避免日照光线直射，用窗帘遮光，窗帘应采用深色。

4.走线及线槽要求

1）、弱电线缆（HDMI线、视频、网络、串口等）应与强电线缆隔开走线，避免信号干扰。如果是用走线槽，则不能共用一个走线槽，应分不同的走线槽分开走线。

2）、如果是地板砖、复合木地板等固定的地面，要求从信号源（计算机VGA信号、视频信号）和控制电脑到图形控制器（或投影机接口）之间要有走线槽，走线距离越短为宜。

3）、如果是抗静电地板，则走线出口处应开孔，留线缆出口。

5.空调要求

1）、拼接屏背后的维修内要有良好的温度控制和散热措施。如果是中央空调应有空调进、出风口，如果没有中央空调，应加设专门的空调，空调功率大小视大屏规模而定。

6.供电电源

考虑到系统可能会遇到特殊情况会发生断电再通电的电流冲击，拼接单元本身具备电源保护设计，保证了设备的正常安全的运行。

1）、系统的电源为AC 220V ±5%；用有保护接地线的三眼插座；插座数与拼接屏数有关。

2）、 拼接系统和图像控制器及控制PC等要求同相供电。

3）、 电源电压要稳定，可靠，特别防止断电后立即加电，因此，原则上要求拼接系统的电源必须经过相应功率UPS供电。

4）、 系统设备要有良好的接地，接地电阻<2Ω，保证遇到雷击等特殊状况时设备不损坏。

7.系统环境

1）、拼接系统的背面是维修点，维修通道宽度一般不小于0.8米

2）、大屏房间要求有较好的温度和湿度控制。工作环境温度为23℃±5℃，相对湿度20%-80%。拼接背后要有空调则对屏的使用寿命保障更佳。

3）、拼接屏房间要求保持干净，防尘。

4）、消防喷头尽可能远离拼接墙, 并且要用喷雾灭火剂。
